電感耦合等離子體原子發射光譜法測定白炭黑中 銅、錳、鐵元素含量

摘要：采用電感耦合等離子體原子發射光譜儀測定白炭黑中銅、錳、鐵元素的含量。用濃鹽酸代替常 用的氫氟酸處理白炭黑試樣，既可以有效避免氫氟酸殘留對設備進樣系統的損害，也可以起到減少霧化、去除溶劑干擾的作用。本方法實現了3種待測元素的同時測定，線性關系好，精密度高，加標回收率和線性 范圍較好，結果可靠。

白炭黑是白色粉末狀無定形硅酸和硅酸鹽產品的總稱，主要有沉淀法白炭黑、氣相法白炭黑、凝膠法超細白炭黑等。白炭黑是多孔性物質，能 溶于苛性堿和氫氟酸，不溶于水、溶劑和酸（氫氟酸除外）。白炭黑是優良的白色補強劑，能賦予膠料較高的拉伸強度、拉斷伸長率、撕裂強度、彈性 和耐熱性能，因此作為橡膠和塑料制品的補強材 料被廣泛應用[1-2] 。白炭黑中往往含有一定量的 銅、錳、鐵等雜質元素，雜質元素含量是衡量白炭 黑品質的重要指標。這些雜質元素對白炭黑的性 能有重要影響，同時也會影響橡膠和塑料制品的 物理性能、導電性能和外觀等。白炭黑中銅、錳、鐵元素的測定方法有原子吸收光譜法、紫外可 見分光光度法和原子熒光光譜法等，以上方法過 程繁瑣、復雜，只能對單一元素進行測定，不能實現多種元素的同時測定，耗時長、成本高。電感耦合等離子體原子（ICP）發射光譜法以惰性氣體氬氣為載氣，試樣溶液經霧化系統霧化后形成氣溶 膠，由載氣將待測樣品帶入等離子炬焰中，在高溫和惰性氬氣氣氛中被充分蒸發、原子化、激發和電 離，發射出元素的特征譜線，根據不同元素特征譜 線強度不同的特點，可以同時對多種元素進行定 量分析，且具有快速、準確的特點。 本工作采用ICP發射光譜法測定白炭黑中銅、 錳、鐵元素含量。

儀器

ICP發射光譜儀

電子天平

可調式電砂浴鍋

250 mL瓷蒸發皿

50 mL量筒、 移液管（2，20和100 mL）、100 mL容量瓶和150 mL 漏斗

超純水機

試劑

濃鹽酸（優純級）

乙酸酐（分析純）

1 mg·mL^-1 銅標準儲備液、 錳標準儲備液和鐵標準儲備液

鹽酸（體積分?jǐn)?shù)為50%）

試樣制備

白炭黑試樣溶液

  用天平準確稱取20. 000 8 g白炭黑樣品，如果樣品呈塊狀或大顆粒狀，需在研缽中研磨至無顆粒。將白炭黑置于250 mL瓷蒸發皿中，向蒸發皿中緩慢加入50 mL濃鹽酸，同時不斷攪拌，以免樣品迸濺，待濃鹽酸完全加入后用玻璃棒攪拌均勻， 在80 ℃沙浴上蒸干至樣品呈白色粉末狀，將蒸干 后的樣品置于通風櫥內冷卻至室溫。向冷卻后的樣品中緩慢加入40 mL乙酸酐，放在80 ℃沙浴上 蒸干至樣品呈淺黃色粉末，然后再加入40 mL乙酸酐，重復此過程2次，待樣品完全蒸干后冷卻至室溫。用移液管在樣品中精確加入100 mL體積分?jǐn)?shù) 為50%的鹽酸，加入過程中用玻璃棒不斷攪拌，停放約5 min后用中速濾紙和玻璃漏斗進行過濾，濾液置于100 mL容量瓶，用體積分?jǐn)?shù)為50%的鹽酸定容，此時溶液中鹽酸濃度過高，故再移取10 mL 濾液至100 mL容量瓶中，用超純水定容至刻度，即得到試樣溶液。

標準溶液

將銅、錳、鐵元素的標準儲備液配制成混合標樣，同時配制空白試樣。標準工作曲線由空白溶液和各元素的混合標樣共7個點建立，通過ICP發射光譜儀自帶工作站自動制作而成，其線性相關因數在0. 999以上即滿足使用要求。

標準溶液的質量濃度范圍必須覆蓋樣品溶 液的質量濃度范圍，標準溶液按照質量濃度由高到低分別編號為STD-1，STD-2，STD-3，STD-4，STD-5和STD-6，配制過程如下。

STD-1：用移液管分別移取2 mL的銅、錳、鐵 標準儲備液至100 mL容量瓶中，用1%鹽酸溶液 定容至刻度。其中，待測元素的質量濃度均為20 mg·L^-1 。

STD-2：用移液管移取STD-1溶液25 mL至 100 mL容量瓶中，用5%鹽酸溶液定容至刻度。其 中，待測元素的質量濃度均為5 mg·L^-1 。

STD-3：用移液管移取STD-2溶液20 mL至 100 mL容量瓶中，用5%鹽酸溶液定容至刻度。其 中，待測元素的質量濃度均為1 mg·L-1 。

STD-4：用移液管移取STD-3溶液20 mL至 100 mL容量瓶中，用5%鹽酸溶液定容至刻度。其中，待測元素的質量濃度均為0. 2 mg·L^-1 。

STD-5：用移液管移取STD-4溶液25 mL至 100 mL容量瓶中，用5%鹽酸溶液定容至刻度。其中，待測元素的質量濃度均為0. 05 mg·L^-1 。

STD-6：用移液管移取STD-5溶液20 mL至 100 mL容量瓶中，用5%鹽酸溶液定容至刻度。其中，待測元素的質量濃度均為0. 01 mg·L-1 。空白試樣采用5%鹽酸溶液。

試驗條件

經過多次測試確認，采 用ICP發射光譜儀檢測待測元素使用的最佳測定波長分別為銅 324. 756 nm，錳 257. 611 nm，鐵 238. 204 nm。

ICP發射光譜儀工作條件為：功率 1. 2 kW， 等離子體氣體流速 15 L·min-1 ，霧化器氣體流 速 1. 5 L·min-1 ，泵速 15 r·min-1 ，沖洗時間 30 s。

測試步驟

（1）開啟ICP發射光譜儀和軟件，打開氣源，待設備穩定后進行點火，然后選擇設定的條件，沖洗 設備5 min。

（2）首先進行空白測試，然后從低質量濃度到高質量濃度樣品依次進樣，建立標準工作曲線，線 性相關因數達到0. 999以上，方可進行樣品測試。

（3）將試樣溶液放入進樣管，點擊測試，設備自動進樣。試樣溶液檢測完畢，設備顯示元素檢測質量濃度。

數據分析和處理

本試驗中ICP發射光譜儀顯示結果可自動扣除空白試樣中待測元素的濃度，將測試所得的元素質量濃度代入以下公式即可計算得到白炭黑中 銅、錳、鐵元素的含量X（mg·kg^-1 ）。

式中：

C為試樣溶液中元素i的質量濃度，mg·L^-1;

V為試樣溶液的定容體積，mL;

m為白炭黑的質量，g；

n為溶液稀釋倍數，本次試驗中n取10。

結果與討論

方法的選擇

由于白炭黑主要由二氧化硅組成，一般情況下用氫氟酸處理樣品，二氧化硅以四氟化硅的形 式揮發，處理后的樣品有氫氟酸殘留，但氫氟酸對玻璃制品具有較強的腐蝕性，ICP發射光譜儀的進樣系統中維持ICP持續放電的等離子矩管是由3層 同心石英管組成的裝置 ，樣品中殘留的氫氟酸會對設備的進樣系統造成損害。本試驗采用濃鹽酸對白炭黑進行酸化，并多次加入乙酸酐，用沙浴進行加熱處理蒸干，既可以避免對設備的損害，也起到減少霧化、去除溶劑干擾的作用。 另外，本試驗用混合標準溶液測定各元素的 含量，3種元素的出峰情況和線性范圍良好，未出現相互干擾現象。同時還采取設備自動扣除空白的方式檢查在目標分析物出現的區域是否有干擾信號和峰等，排除了化學干擾。

檢出限和定量限

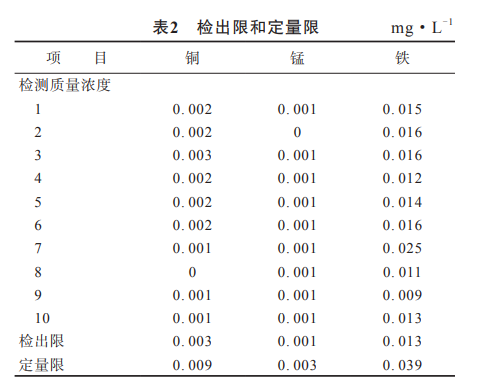

本試驗方法的檢出限和定量限用空白標準偏 差法進行評估，即通過分析大量的空白樣品或 加入蕞低可接受質量濃度元素的空白樣品來確定 檢出限，獨立測試的次數應不小于10，計算測試結 果的標準偏差，3s即為該方法的檢出限，檢出限 的3倍即作為該方法的定量限。本方法測定檢出 限和定量限時，加入蕞低可接受質量濃度為0. 01 mg·L^-1 的待測元素，分別進行10次獨立測試，測定的檢出限和定量限如表2所示。

精密度

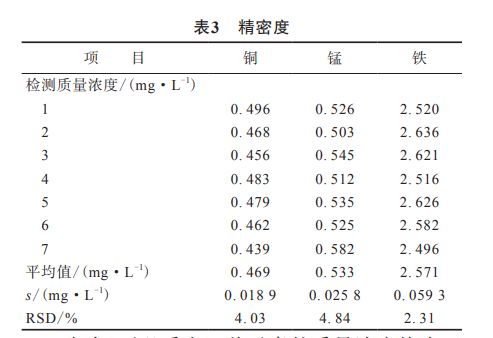

本試驗的精密度用試樣溶液測試結果的相對 標準偏差表示[10] 。取1個白炭黑樣品，經酸化、過濾、移取、定容制成試樣溶液，對該試樣溶液進行7 次獨立測試，分別計算7次測試結果的平均值、s和 相對標準偏差（RSD），結果如表3所示。

由表3可以看出，3種元素的質量濃度均小于 10 mg·L^-1 ，RSD均小于7. 5%，精密度符合要求。

加標回收率

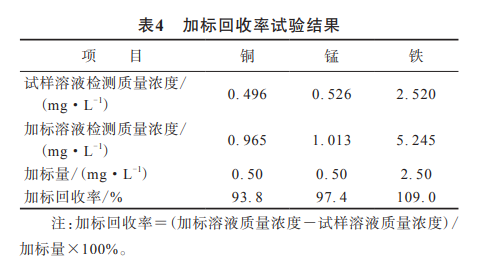

向試樣溶液中加入接近等質量濃度的標準 溶液（加標），測定試樣溶液和加標溶液中3種元素的質量濃度，計算加標回收率，試驗結果如表4 所示。

由表4可以看出，加標溶液中3種元素的質量濃度均小于10 mg·L-1 ，加標回收率在90%～110%之間，準確度符合要求。

線性范圍

線性范圍采用校準曲線法定量，設置銅、錳、 鐵元素的測試波長分別為324. 756，257. 611和 238. 204 nm，3種元素的校準曲線的線性相關因數 均在0. 999 9以上，以±0. 06 nm為積分寬度，3種元素均可得到良好的峰形。

方法依據：

        牛飛,袁桂真,高明等.電感耦合等離子體原子發射光譜法測定白炭黑中銅、錳、鐵元素含量[J].橡膠科技, 2024, 22 (01): 53-56.

儀器參數

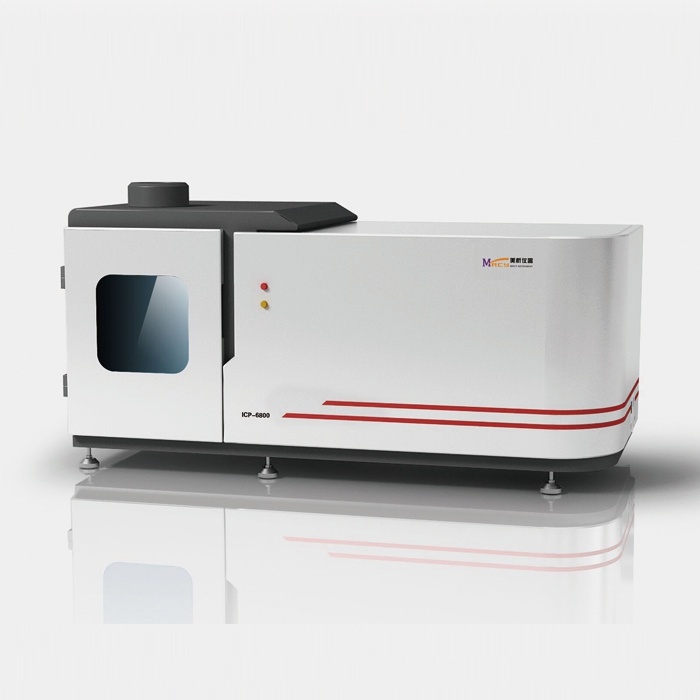

ICP-6800電感耦合等離子體發射光譜儀（標準機）
