電感耦合等離子體質譜法測定集成電路用Ｎ－甲基吡咯烷酮中14種金屬雜質的含量

通常測定金屬離子的儀器有原子吸收光譜儀( AAS) 、原子發射光譜儀( AES) 和等離子質譜儀( ICP-MS) 3 種儀器。一般情況下，原子吸收光譜法比原子發射光譜法剪切線更低，靈敏度更高，但是，有機物會對原子吸收光譜法進行干擾。如果利用原子吸收光譜法對 NMP 中金屬離子進行測定，樣品需要進行復雜的脫有機質預處理，容易導致金屬離子含量損失，而且電子級 NMP 中金屬離子含量極低(μg /L 級) 。因此，原子發射光譜法和原子吸收光譜法均不能滿足電子級NMP 中金屬離子的測定。等離子質譜法( ICP-MS) 是 20世紀 80 年代發展起來的分析方法，經過 30 多年的發展歷程，已漸趨成熟。等離子質譜法是目前元素分析中為準確的分析方法，可以進行同位素區分測定，剪切線可達ng /L 級。在使用等離子質譜分析方法過程中，由于多原子分子的干擾，一般采用屏蔽距技術或碰撞反應池技術進行降低或消除干擾來提高測定準確度。

提出了有機加氧進樣系統結合電感耦合等離子體質譜法測定集成電路用Ｎ－甲基吡咯烷酮（NMP）中 Na、Cd、Pb、Mg、Al、Ca、Cr、Mn、Fe、Co、Ni、Cu、Zn、K 等１４種金屬雜質含量的方法。通過氧氣在線燃燒的方式降低了碳沉積對錐口的影響，采用標準加入法匹配基體效應，使用冷等離子體－氨氣碰撞反應模式解決了碳元素質譜干擾的問題，如^１２Ｃ^１２Ｃ^＋ 對²⁴Ｍｇ^＋ 的干擾，^１２Ｃ^４０Ａｒ^＋ 對^５２Ｃｒ^＋ 的干擾。１４種元素的加標回收率為83.2％～123％，14種元素工作曲線的相關系數均大于0.999，方法可用于分析雜質元素質量分數低于20.00ng·kg^－１的樣品，滿足先進制程的質量要求。

儀器與試劑

電感耦合等離子體質譜儀——配有機加氧進樣系統（上海美析儀器有限公司）; 純水儀；電子天平。

多元素混合標準溶液：Na、Cd、Pb、Mg、Al、Ca、Cr、Mn、Fe、Co、Ni、Cu、Zn、K的 質量濃度均為1.0mg·L^－１。

儀器工作條件

冷卻氣流量14.00L· min^-1，輔助氣流量0.800 L· min^-1，載氣流量0.600 L· min^-1，氨氣流量0.12mL· min^-1，氦氣流量3.5 mL· min^-1；氧氣（燃燒氣）體積分數20％（滿量程250ｍＬ），氧氣（反應氣）流量0.14 mL· min^-1；霧化室為石英旋流式，霧化器規格為可溶性聚四氟乙烯（PFA）-50μL· min^-1，霧化室冷卻溫度-5 ℃；高真空2.45×10^-5Pa；進樣方式為自吸；中心管規格為石英-1.0mm；工作功率1550W。

試驗方法

取1.0mg·L^－１多元素混合標準溶液1.0ｍＬ，置于 ＰＦＡ 容量瓶中，用2％（體積分數）硝酸溶液定容至100ｍＬ，配制成質量濃度為10.00μｇ·Ｌ－１的混合標準溶液。分別取上述混合標準溶液0，0.2，0.5，1.0，2.0 ｍＬ 置于5個PFA 試劑瓶中，用待測NMP樣品定量到100g，配制成質量分數分別為0，20.00，50.00，100.00，200.00ng·kg^-1的混合標準溶液系列，并繪制工作曲線，采用標準加入法計算NMP中金屬雜質的含量。

結果與討論

氧氣在線燃燒對碳沉積的影響

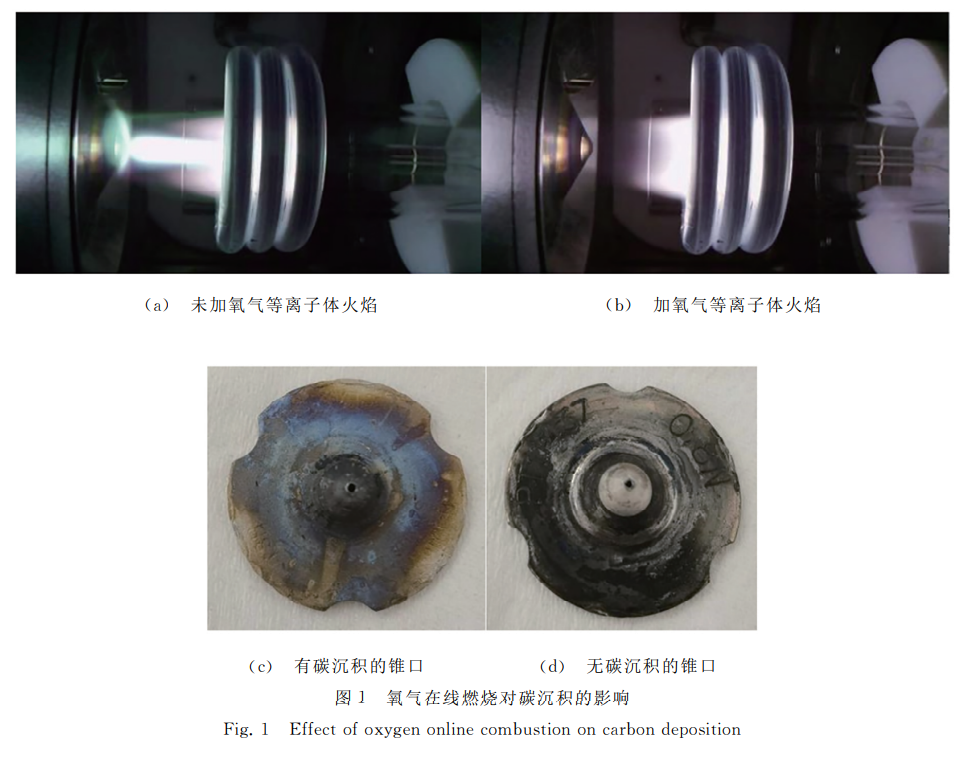

ＮＭＰ中較高含量的碳，經過等離子體后容易在錐口形成碳沉積，圖１（ａ）是未加氧氣的等離子體火焰，在錐口處形成碳的青色等離子體火焰，圖１（ｂ）是增加氧氣后形成的等離子體火焰，錐口處的青色火焰消失。拆下來的錐照片同樣證明了這點。圖１（ｃ）是未加氧氣條件下有碳沉積的錐口，圖１（ｄ）是氧氣燃燒后無碳沉積的錐口。錐口的碳沉積會造成兩種結果：第一種是錐口變小，造成進入的樣品量變小，導致檢測結果偏低，連續進樣測定6次100.00ng·kg^-1混合標準溶液，每次進樣重復測定3次，以Na元素為例，第１次測量時響應信號為6 522 cps（每秒計數），第６次測量時僅為3 286 cps，下降49.6％，詳見表１；第二種是碳沉積造成錐口形狀不規格，不是標準圓形，導致結果離散程度較大，以Na元素為例，第６次測定結果的相對標準偏差（RSD）為27％。使用氧氣在線燃燒技術后，NMP中的碳在氧氣作用下生成二氧化碳氣體，被載氣帶走，沒有形成碳沉積，以 Na元素為例，通過氧氣在線燃燒后，6次測試的結果相差不大，第6次 測定結果的RSD僅為3.2％。

相關系數和回收試驗

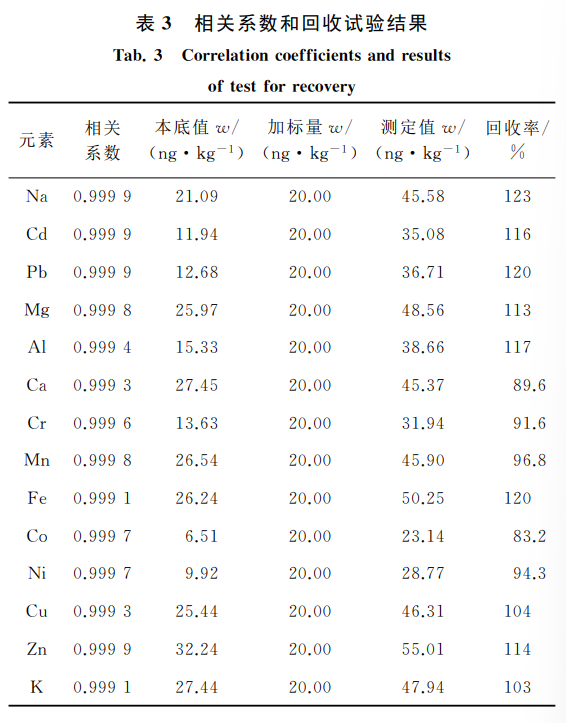

按照上文試驗方法，以各元素的質量分數為橫坐標，對應的響應信號為縱坐標繪制工作曲線，所得各元素工作曲線的相關系數見表３。

采用標準加入法計算 ＮＭＰ樣品中金屬雜質的含量，并進行加標回收試驗，計算各元素的回收率，結果見表３。

結果表明，各元素的回收率為83.2％～123％，各元素工作曲線的相關系數均大于0.9990，方法可用于分析雜質元素質量分數低于20.00ng·kg^-1的樣品，滿足先進制程的質量要求。

本工作采用電感耦合等離子體質譜法測定集成電路用NMP中Na、Cd、Pb、Mg、Al、Ca、Cr、Mn、Fe、Co、Ni、Cu、Zn、K等14種金屬雜質含量的方法。通過氧氣在線燃燒的方式解決了錐口碳沉積的問題，采用冷等離子體－氨氣碰撞反應模式降低了碳元素引入的質譜干擾，如¹²Ｃ ¹²Ｃ⁺ 對²⁴Mg⁺的干擾，¹²Ｃ ⁴⁰Ar⁺對⁵²Cr⁺的干擾。方法回 收率為83.2％～123％，工作曲線相關系數均大于0.9990，方法可用于分析雜質元素質量分數低于20.00ng·kg^-1的樣品，滿足先進制程的質量要求。

儀器參數

ICP-MS6880電感耦合等離子體質譜儀

1.產品介紹
