電感耦合等離子體原子發(fā)射光譜法測定硫化物礦石中的銅鉛鋅
電感耦合等離子體原子發(fā)射光譜法是一種靈敏度高、精密度好、線性范圍寬，且可進(jìn)行多元素、多譜線同時測定的分析方法，使用領(lǐng)域越來越廣，在水質(zhì)分析、金屬合金分析、藥物分析、食品分析、地質(zhì)礦山等各個行業(yè)發(fā)揮越來越重要的作用。一般大多礦石中元素含量采用火焰原子吸收光譜法測定，用原子吸收光譜法測定銅、鉛、鋅，已經(jīng)有了相應(yīng)的國家標(biāo)準(zhǔn)。但原子吸收光譜法只能進(jìn)行單元素逐一分析，操作繁瑣所以法作為地質(zhì)樣品中多元素同時分析的重要技術(shù)，在各種礦石分析中得到了廣泛應(yīng)用，已經(jīng)建立了許多礦石的分析方法，很多分析方法都能準(zhǔn)確測定出元素含量，但分析流程復(fù)雜。也有文獻(xiàn)報道直接用王水水浴加熱溶解礦石，但水浴加熱溶解時間過長，而且不適合大批量樣品同時測 定。為了適應(yīng)礦山簡單快速分析測試的要求，更簡單準(zhǔn)確地測定出硫化物礦石中某些元素含量，綜合幾種方法，探討直接加入鹽酸和硝酸在電熱板上直接加熱溶樣，用法同時測定硫化物礦石中 銅、鉛、鋅三種元素含量，方法簡單，流程短，適用于大批量樣品同時分析，對溶樣方法的準(zhǔn)確度和精密度進(jìn)行評估，通常采用多個標(biāo)準(zhǔn)物質(zhì)測量結(jié)果的相對標(biāo)準(zhǔn)偏差以及相同標(biāo)準(zhǔn)物質(zhì)多次重復(fù)測定結(jié)果的標(biāo)準(zhǔn)偏差進(jìn)行評估。本文主要采用不同標(biāo)準(zhǔn)物質(zhì)測定結(jié)果進(jìn)行方法精密度和準(zhǔn)確度評估，結(jié)果符合地質(zhì)調(diào)查的要求。
1實驗部分
1.1儀器
電感耦合等離子體原子發(fā)射光譜儀（上海美析儀器有限公司）。
1.2主要試劑
鹽酸、硝酸均為優(yōu)級純，所有實驗用水為二次去離子水。 銅、鉛、鋅單元素標(biāo)準(zhǔn)儲備溶液（1000μｇ/ｍＬ）。
混合標(biāo)準(zhǔn)系列溶液：分別移取50.00ｍＬ標(biāo)準(zhǔn)儲備溶液到三個100 mL容量瓶中，分別用硝酸（1+19）定容，搖勻，配制成濃度為500μｇ／mL的各元素的標(biāo)準(zhǔn)溶液。然后分別從三瓶標(biāo)準(zhǔn)溶液中各取20.00 mL標(biāo)準(zhǔn)溶液于同一個100 mL容量瓶中，用硝酸（1+19）定容，配制成濃度為100μｇ/ mL混合標(biāo)準(zhǔn)溶液。依次逐級稀釋分別配制成銅、鉛、鋅濃度為0.01、1、10、50μｇ/ mL的混合標(biāo)準(zhǔn)溶液，介質(zhì)都是HNO3（1+19）。
1.3儀器分析條件
ICP-AES儀器的工作條件為：射頻功率1300Ｗ，進(jìn)樣量1.5mL/min，霧化器壓力0.8MPa，積分時間15s，輔助氣流量0.2L/min，等離子氣流量15L/min，載氣流量0.8L/min，讀數(shù)延遲30s，觀測方式為軸向觀測。
1.4分析步驟
稱取0.1～0.5g（精確至0.0001g）試樣置于150 mL玻璃燒杯中，用少量水潤濕，加入20 mL鹽酸放在電熱板上加熱煮沸，再加入10 mL硝酸繼續(xù) 加熱蒸至剩余3～5 mL，取下冷卻，用少量水洗滌杯壁，再加入10 mL硝酸（1+1），再放到電熱板上加熱溶解可溶性鹽類，最后取下冷卻后定容在100mL比色管中，稀釋至刻度后搖勻，靜置，待測。
2. 結(jié)果與討論
2.1樣品的前處理

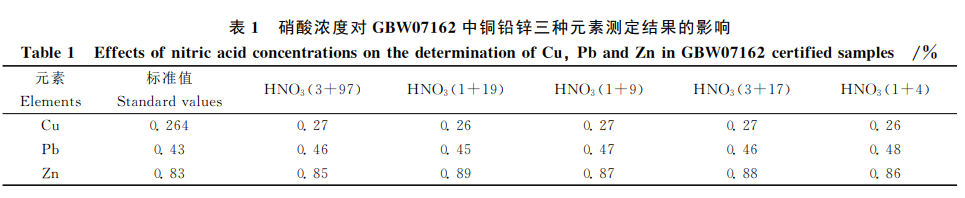

ICP-AES分析方法的準(zhǔn)確性很大程度上取決于樣品與標(biāo)準(zhǔn)溶液的匹配程度，所以樣品稱樣量最好控制在合理范圍內(nèi)，本實驗主要是鹽酸和硝酸環(huán)境下溶解樣品，因為硫化物礦石較易溶于王水，不加氫氟酸，礦石中的造巖元素和硅酸鹽相元素不能溶解，所以本實驗方法只適合某些特定元素的測量。本實驗最后用硝酸定容，所以主要是溶液中NO3- 對結(jié)果的影響，在相同條件下改變硝酸濃度測定GBW07162標(biāo)準(zhǔn)物質(zhì)中各元素的含量，結(jié)果如表1所示。
由表１可以看出硝酸濃度在上述范圍內(nèi)變化對三種元素測定結(jié)果影響不明顯。為保證樣品中元素的完全溶解和儀器本身對酸度的要求，實驗選擇硝酸(1+19)為溶液的測定介質(zhì)。
2.2譜線選擇與共存元素的干擾

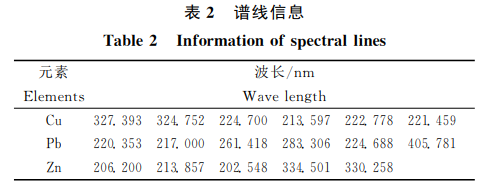

含硫礦石中成分復(fù)雜，硫在溶解樣品時大部分已經(jīng)除去，對測定干擾不大。對于測定銅、鉛、鋅三 種元素含量，譜線選擇很重要。銅、鉛、鋅都擁有較多的光譜譜線，由于譜線自身強(qiáng)度不同，元素之間存在一定的干擾，表2列出了三種元素的光譜譜線。
實驗在未知樣品元素含量情況下暫時選定高靈敏度的譜線作為測定譜線，對測出的譜線進(jìn)行校正選擇，要以譜線靈敏度高、干擾少和無重疊為原則選擇合適的譜線。通過被測元素光譜線的圖形，觀察干擾及背景影響情況，選擇曲線光滑，信噪比高，附近干擾峰少的分析線。從譜線干擾與強(qiáng)度比較選擇銅分析譜線327.393nm，鉛分析譜線選擇220.353nm，鋅分析譜線選擇206.200nm。實驗表明選擇這樣的譜線可以避免鐵、硅、鋁、鈣等元素的干擾。當(dāng)遇到銅精礦、鉛精礦或者鋅精礦時根據(jù)實際需要可以適當(dāng)?shù)剡x擇次靈敏度的譜線。
在選定的譜線下對樣品進(jìn)行測試，對測出的譜圖進(jìn)行分析，看出對Ｃｕ元素產(chǎn)生干擾的元素是Ｎｂ（327.389nm）、Ｃｅ（327．411nm）和 Ｍｏ（327．420nm），這三種干擾元素在礦石中含量極低，對Ｃｕ元素結(jié)果不會有明顯干擾；對Ｐｂ元素產(chǎn)生干擾的元素是Ｆｅ（220．346nm）、Ｎｂ（220．363nm）、Ｓｂ（220．366nm），其 中 Ｎｂ和Ｓｂ含量低，對Ｐｂ測定結(jié)果影響不大，而對于Ｆｅ（220．346nm）在這個譜線下，強(qiáng)度不高，影響不大；對Ｚｎ元素產(chǎn)生干擾的元素是 Ｗ（206．205nm）、 Ｎｂ（206．197nm）、Ｔａ（206．191nm）、Ｏｓ（206．216nm）， 雖然這些元素存在干擾，但在礦石中這些干擾元素含量非常低，不會造成測定結(jié)果的明顯波動，所以可以忽略這些元素的干擾。
2.3光譜與非光譜干擾

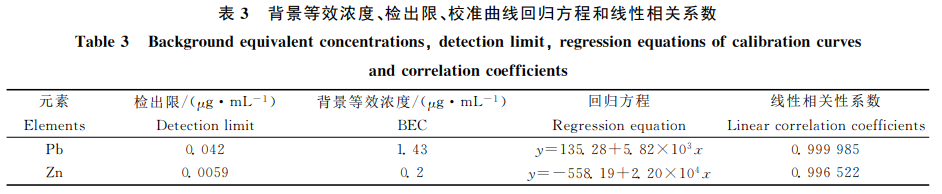

電感耦合等離子體發(fā)射光譜法測定樣品時主要干擾是光譜干擾與非光譜干擾，非光譜干擾主要是物理干擾，因表面張力、黏度、酸度和溶液濃度影響樣品的提升和霧化，采用基體匹配消除干擾。在靈敏度允許的前提下，盡可能將樣品溶液稀釋，降低選擇性溶劑濃度以消除或減少基體效應(yīng)的影響。配制的標(biāo)準(zhǔn)溶液酸度、試劑與樣品盡量保持一致。對于光譜干擾，首先選擇合適的分析譜線是簡單消除光譜干擾的方法。用選擇的元素譜線，在儀器的條件下對標(biāo)準(zhǔn)系列進(jìn)行測定，以元素濃度為橫坐標(biāo)，以發(fā)射強(qiáng)度為縱坐標(biāo)，繪制標(biāo)準(zhǔn)曲線。通過連續(xù)測定10次標(biāo)準(zhǔn)空白，按3倍標(biāo)準(zhǔn)偏差計算儀器檢出限，結(jié)果如表3。

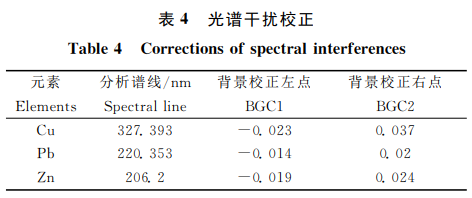

實驗采用三點確定峰寬，拉正峰位，光譜干擾采 用兩點校正法消除，光譜干擾校正見表４。
2.4方法的準(zhǔn)確度與精密度

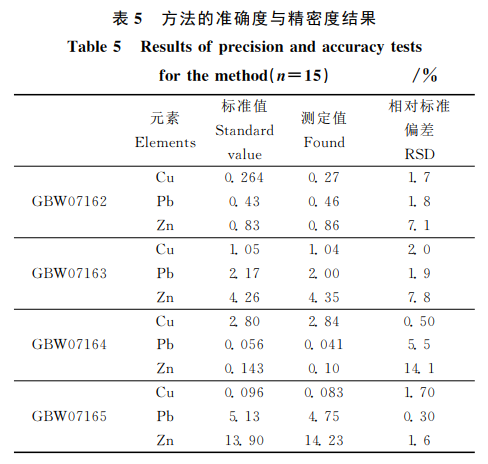

在同一實驗室用同樣的分解方法，分別溶解 GBW07162（多金屬貧礦石）、GBW07163（多金屬礦石）、GBW07164（富銅－銀礦石）、GBW07165（富鉛鋅礦石）樣品，分別用ICP-AES法測定15次，測定結(jié)果如表５所示。
從結(jié)果看對同一樣品平行測定１５次，Ｃｕ、Ｐｂ、 Ｚｎ三種元素測定結(jié)果的相對標(biāo)準(zhǔn)偏差大部分小于１０％，但是有個別元素測定結(jié)果相對標(biāo)準(zhǔn)偏差較高，與樣品的元素含量和標(biāo)準(zhǔn)系列濃度有關(guān)，所以配制標(biāo)準(zhǔn)系列濃度一定要準(zhǔn)確，而且測定樣品元素含量最好在標(biāo)準(zhǔn)系列的范圍之內(nèi)。如果某些礦石中元素含量很高或很低，受干擾元素影響較大，測定的元素濃度不在較好線性范圍內(nèi)，測定出的結(jié)果偏高或偏低，或者測不出來，在處理這樣的樣品時可以適當(dāng)?shù)丶哟蠡蚪档头Q樣量再或者對原液進(jìn)行合理稀釋，這樣會大大提高結(jié)果的準(zhǔn)確度。
3.結(jié)語
實驗方法的優(yōu)點在于操作簡單，流程短，避免使用強(qiáng)腐蝕性酸，減少對分析人員身體傷害，利用本實驗方法對GBW07162（多金屬貧礦石）和GBW07163（多金屬礦石）等一系列國家一級標(biāo)準(zhǔn)物質(zhì)進(jìn)行精密度和準(zhǔn)確度測試，效果理想。證明鹽酸與硝酸混合酸能有效地分解一般的含硫礦石，耗費(fèi)時間短，測定的Ｃｕ、Ｐｂ、Ｚｎ三種元素的結(jié)果基本 都在標(biāo)準(zhǔn)值范圍內(nèi)，能夠滿足地質(zhì)分析的需要。含量較高的銅、鋅的單礦物或精礦中的主量元素可以適當(dāng)?shù)叵♂寽y定，該方法不適合含鉛很高的方鉛礦，易生成 ＰｂＳＯ４使鉛結(jié)果偏低，因為溶液中Ｓ元素不可能完全去除。測定含鐵很高的礦石時，要做好基體匹配，配制標(biāo)準(zhǔn)溶液中加入一定濃度的鐵元素，測定時注意由于礦石中不加氫氟酸，所以會有一些沉淀不能完全溶解，所以定容后的待測液需較長時間靜置澄清，防止霧化器堵塞。
方法來源：[1]宋召霞,高云,張志剛.電感耦合等離子體原子發(fā)射光譜(ICP-AES)法測定硫化物礦石中的銅鉛鋅[J].中國無機(jī)分析化學(xué),2017,7(01):35-38.
