原子熒光光譜法測定地下水中汞的方法驗證

摘要：依據《環境監測分析方法標準制定技術導則》（HJ 168—2020）中方法驗證的相關規定，對環境標準《水質汞、砷、硒、鉍和銻的測定 原子熒光法》（HJ 694—2014）所涉及汞的方法檢出限、測定下限、精密度和準確度進行驗證。本文選用方法檢出限的 2.5 倍和 5 倍進行 7 次平行測定，計算出檢出限為 0.02μg/L，測定下限為 0.08μg/L，符合標準要求。精密度的相對標準偏差為 0.41%～4.5%，準確度的相對標準偏差為 0.26%～7.9%，均達到《地下水環境監測技術規范》（HJ 164—2020）中質量控制要求。

按照新版的管理體系文件要求，檢測實驗室在引入國家標準方法前應進行驗證，確保實驗室具備該檢測方法的能力，驗證主要包括人、機、料、法、環和測等方面，還應驗證方法的可靠性和準確性。

材料與試劑

5%鹽酸、硼氫化鉀堿溶液、汞標準物質（質量濃度為1000μg/mL，GBW08617） 中國計量科學研究院；水質汞（質量濃度為 4.23μg/mL，GSB 07-3173—2014，擴展不確定度 0.36，K=2） 環境保護部標準樣品研究所。

儀器與設備

原子熒光光度計 上海美析儀器有限公司。

方法

以《水質 汞、砷、硒、鉍和銻的測定 原子熒光法》（HJ 694—2014）為依據，原理是在一定酸度下，用硼氫化鉀將汞還原成原子態汞，由載氣（氬氣）將其帶入原子化器，在特質汞空心陰極燈的照射下，基態汞原子被激發至高能態，在去活化回到基態時，發射出特征波長的光。在一定濃度范圍內，熒光強度與汞的含量成正比。

數據處理

采用 Microsoft Office Excel 進行數據分析，分別計算出平均值，標準偏差，相對標準偏差，相對誤差等數據。

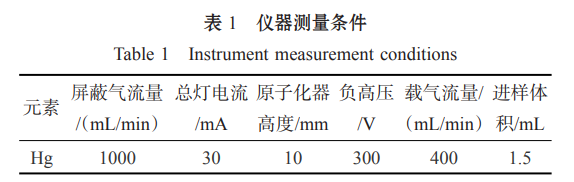

儀器測試條件

曲線繪制

分別移取濃度為 10.0μg/L 的汞標準使用溶液 0、0.1、0.2、0.4、0.6、0.8、1.0mL 于 25mL 比色管中，分別加入1.0mL 鹽酸-硝酸混合溶液，用水稀釋至 10mL，混勻，得出標準系列質量濃度分別為 0、0.1、0.2、0.4、0.6、0.8、1.0μg/L。以鹽酸溶液為載流，硼氫化鉀溶液為還原劑，質量濃度由低到高依次測定汞標準系列的原子熒光強度，以原子熒光強度為縱坐標，汞的質量濃度為橫坐標，繪制標準曲線，得出線性方程為：If=3373.011×C-67.510，r=0.9992。

方法檢出限和測定下限

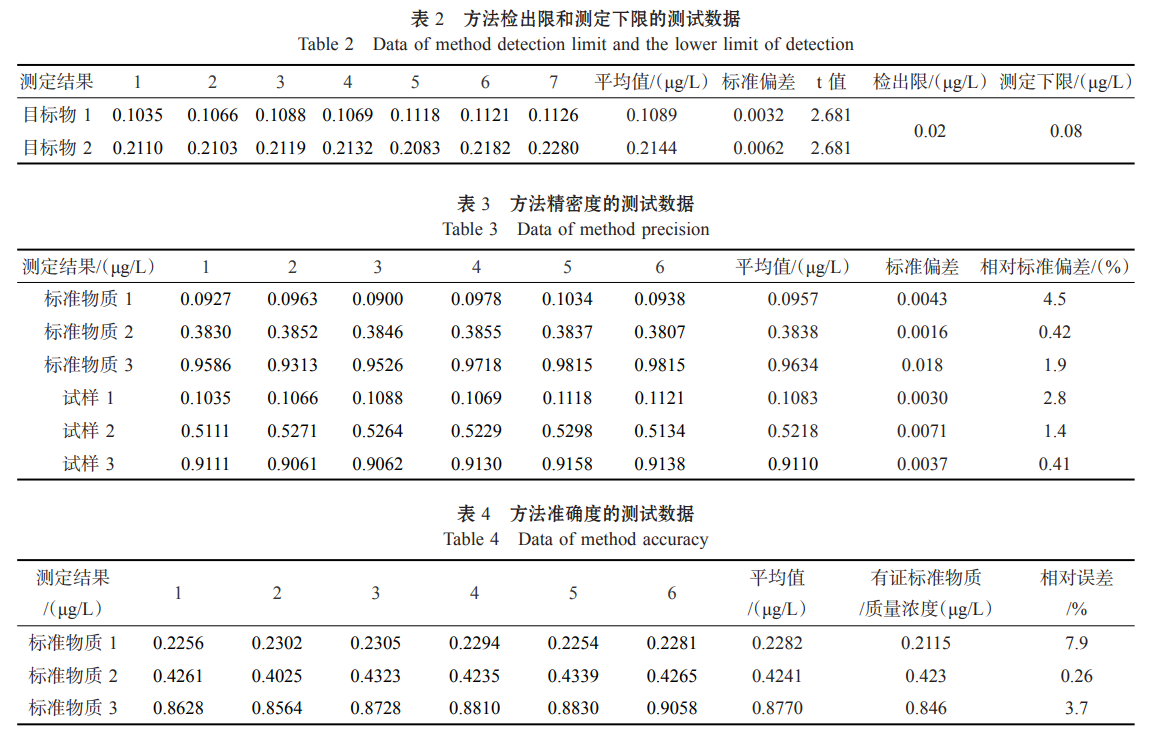

按照樣品分析的全部步驟，重復 21 次空白實驗，得出的熒光強度均為 0，故選用方法檢出限值 0.04μg/L 的 2.5倍和 5 倍，即 0.1μg/L 和 0.2μg/L 均進行 7 次平行測定，將各測定結果換算為樣品中的質量濃度，各得出 7 組數據，計算出組合標準偏差，計算檢出限，選取 4 倍的檢出限為測定下限；當自由度為 n-1，置信度為 99%時，t 值按照《環境監測分析方法標準制定技術導則》（HJ 168—2020）附錄 A 中選取，計算結果平均值、標準偏差、相對標準偏差、組合標準偏差、檢出限和測定下限，詳見表 2。

方法精密度

精密度選三個水平進行，每個水平重復測定 7 次，得出 21 組數據，詳見表 3，結果用貝塞爾公式進行計算，結果驗證用變異系數。

方法準確度

選取有證標準物質，質量濃度為0.2115、0.423、0.846μg/L 三個濃度進行驗證，每個樣品平行測定6次，分別計算各質量濃度樣品的相對誤差，詳見表4。

討論

《水質 汞、砷、硒、鉍和銻的測定 原子熒光法》（HJ 694—2014）中汞的檢出限為 0.04μg/L，測定下限為1.6μg/L。本次實驗測定的檢出限為 0.02μg/L，測定下限為0.08μg/L，均低于標準中規定，滿足標準方法要求；精密度的相對標準偏差為 0.41%～4.5%，達到《地下水環境監測技術規范》（HJ 164—2020）中質量控制要求；準確度的相對標準偏差為 0.26%～7.9%，達到《地下水環境監測技術規范》（HJ 164—2020）中質量控制要求。

儀器參數

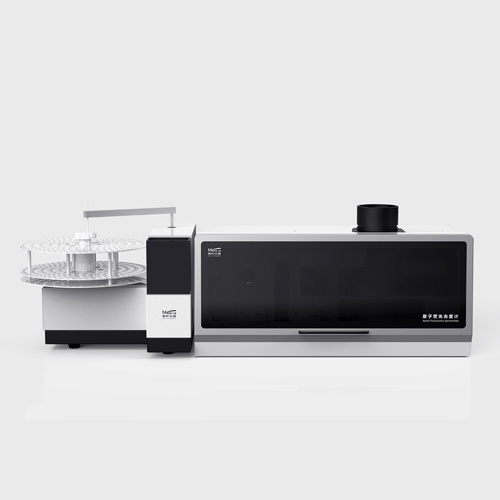

AFS-680原子熒光光度計

1．產品簡介

AFS-680系列是在原有型號基礎上減小了光源與PMT的激發角度，既增加了接收熒光信號強度，又降低了背景干擾，從而提高儀器靈敏度，采用半透明耐腐蝕的ABS磁吸結構的儀器前門，避免了外部空氣的繞動干擾，同時可在線觀察測試過程的化學反應情況，電路上增加分道信號控制模塊，雙道同時測定時，即使樣品中測定的兩元素濃度差異很大的情況下仍能保證無道間干擾。特別適用于樣品量較大雙道同時測定的檢測部門，創新的軟、硬件設計確保樣品分析的準確性、安全性、易用性，儀器維護簡單便捷。

2．儀器特點

*雙道兩元素可同時測量,適用于樣品中砷、汞、硒、錫、鉛、鉍、銻、碲、鍺、鎘、鋅、金等十二種元素的痕量分析

*空芯陰極燈采用新式脈沖調制/恒流驅動供電方式

*采用斷續流動進樣裝置。（樣品空白交替引入，避免樣品交叉污染，保證測量準確性）.具有載氣穩流裝置 ，既可在線消除硼氫化鉀產生的氣泡，又可降低試劑間擴散效應，提高儀器穩定性.空芯陰極燈采用編碼技術，儀器自動識別空芯陰極燈，并可監控空芯陰極燈的工作狀態及使用壽命.采用高效涌流式兩級化學氣液反應分離裝置，化學反應更完全，氣液分離效果更佳，特別適合巖礦、土壤等復雜樣品測定

*采用新型節氣型氣路設計，可隨時控制關閉氣源，節約氬氣用量，減少儀器運行成本.儀器電路采用強、弱電分離及最新型高集度模塊、穩流分離式氣路發生裝置，新型節氣型氣路設計，可隨時控制關閉氣源，節約氬氣用量，減少儀器運行成本

*采用密閉式石英原子化器.儀器采用低溫爐原子器

*具有外置濾光氬氫火焰實時觀察窗，可直接對火焰狀態實時進行觀察

3．產品特性

儀器功能

*單道、雙道同時檢測功能。

*單點、兩點、多點建立標準曲線功能。

*具有單點、兩點標準曲線校正功能。

*具有雙道獨立曲線校正、雙道獨立稀釋功能。

*自動稀釋高濃度樣品功能。

*具有連續流動進樣及斷續進樣等全面的進樣方式控制功能。

*具有實時觀測測試過程，在線調節原子化器三維參數功能。

*具有壓力自平衡式廢液排除功能，無需額外的泵排廢。

*具有小背景扣除功能。

*友好的軟件界面，推薦最佳儀器測試條件，測試數據的圖形顯示和回放、統計與查詢，各種圖形、數據的頁面保存、輸出、備份和打印等功能。懸浮式測量窗口，增加可顯示信息數量（熒光強度、空白值等）。

*儀器自檢及斷氣預警保護功能。

*具有可與液相及在線消解單元進行無縫對接實現砷汞硒等元素的形態分析功能。

干擾及消除方法

（1）Fe、Al、Mg、Ca、K、Na、Cu、Pb、Li、Rb、Cs、Mn、W、Mo、V、Sr、Ti、Sn、Ba、Ti、Cd、Co、Ni、Cr、Ge、Ga、In不干擾測定。

（2）可形成氫化物元素As、Sb、Bi不大于500μg/mL一般不干擾測定。

（3）Au<5μg/mL，Ag<25μg/mL不干擾測定。

（4）Au、Ag、Pt和Pd等元素有干擾時，可以加入硫脲消除貴金屬干擾，降低KBH4濃度或加入鐵鹽也可減輕上述元素干擾。

氫化物發生系統

采用具有多功能反應模塊,該模塊高度集成了氫化反應、氣液分離、廢液排除等功能于一身。測試無機砷時產生的大量氣泡對測試結果造成很大影響。多功能反應模塊可以有效消減氣泡,既簡化了管路，又減少了故障點，直接插拔裝卸，為操作、維護儀器帶來便利。

進樣系統

采用具有發明專利技術的連續流動進樣方式,雙蠕動泵進樣大大提高了測試效率，是傳統進樣方式工作效率的三倍。測試一個樣品三次數據僅需30秒

4．技術指標

樣品原子化

*原子化器:氫化法屏蔽式原子化器

*載氣/屏蔽氣:氬氣

樣品制備與導入

*蒸汽:采用新型斷續流動無殘留蒸氣發生反應系統，反應效率更高

*氫化物發生器:采用高效涌流式兩級化學氣液反應分離裝置，化學反應更完全，氣液分離效果更佳，特別適合巖礦、土壤等復雜樣品測定

*蠕動泵:6通道蠕動泵，帶兩個壓力可調的壓管夾,軟件調速

*排氣系統:具有壓力自平衡式廢液排除功能，無需額外的泵排廢

光學系統

*光學設計:短焦距，非色散，一體化密閉光學設計

*雙通道:雙道兩元素可同時測量

*光源:空芯陰極燈采用編碼技術，儀器自動識別空芯陰極燈，并可監控空芯陰極燈的工作狀態及使用壽命

*檢測器:采用進口光電倍增管

*線性范圍:大于三個數量級

元素檢測性能

*檢出限(D.L.):As、Se、Pb、Bi、Sb、Te、Sn＜ 0.01μg/L

                           Hg、Cd＜0.001μg/L

                                   Ge＜0.05μg/L

                                   Zn＜1.0μg/L

                                   Au＜3.0μg/L

*精密度(RSD):≤0.7％.線性范圍:大于三個數量級

數據處理系統：

*可隨意脫機/連機切換工作.單/多窗口任意打開.單/多數據庫任選.進一步提高測量準確度的管理樣校正.無限制報告格式編排,測量數據都能切換到EXCEL進行修定.測量數據可通過局域網實現資源共享

5．標準配置

*主機1臺

*高強度空心陰極燈2只

*氫化物屏蔽式原子化器 1套

*集擴式氣體傳輸室 1套
